• Берем H1 Beacon в качестве примера, но эта инструкция применяется к H1, H2, H3, и т.д
  • По умолчанию пароль: Moko4321

Настройка ваших маяки С IBeacon

Поиск MokoBeacon на Google Play или Apple App Store. Или нажмите на кнопку ниже, чтобы начать

Скачать MOKOBeacon APP

1. Включение / выключение H1-IBeacon

Включите H1-IBeacon:

нажать на кнопку (в центре верхней крышки маяка) и удерживайте 3 секунд;
Красный светодиод мигает несколько раз затем выключается, это означает, что маяк и начинает вещание.

Выключите H1-IBeacon:
нажать на кнопку (в центре верхней крышки маяка) и удерживайте 3 секунд;
Красный светодиод загорается на 2 секунд, а затем гаснет, это означает, что маяк выключен и прекращает вещание.

2. Сканирование и подключение к H1-IBeacon

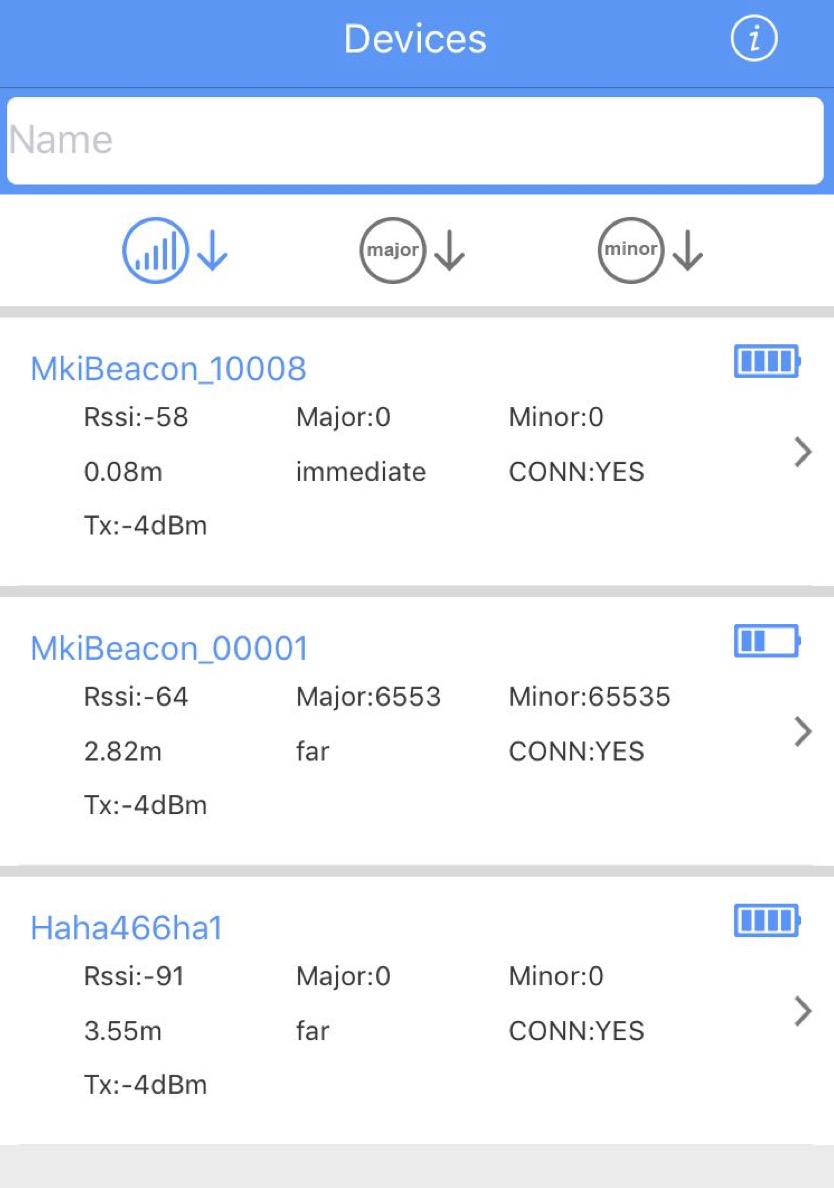

  • Когда пользователь включает Bluetooth на его / ее телефон, Приложение может искать устройства H1-IBeacon поблизости. Приложение может сортировать сканированное устройство через силу сигнала, Минорным или значение.
  • При нажатии на устройство, которое должно быть сконфигурировано, будет диалоговое окно с просьбой ввести пароль. Когда пользователь вводит правильный пароль, он может войти в интерфейс конфигурации для настройки параметров.

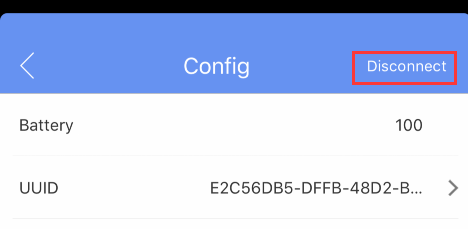

  • Устройство будет разорвано автоматически, если пользователь не имеет каких-либо операций в течение 1 минут. Пользователь может нажать Отключить в верхнем правом углу интерфейса приложения, чтобы повторно соединиться с устройством.

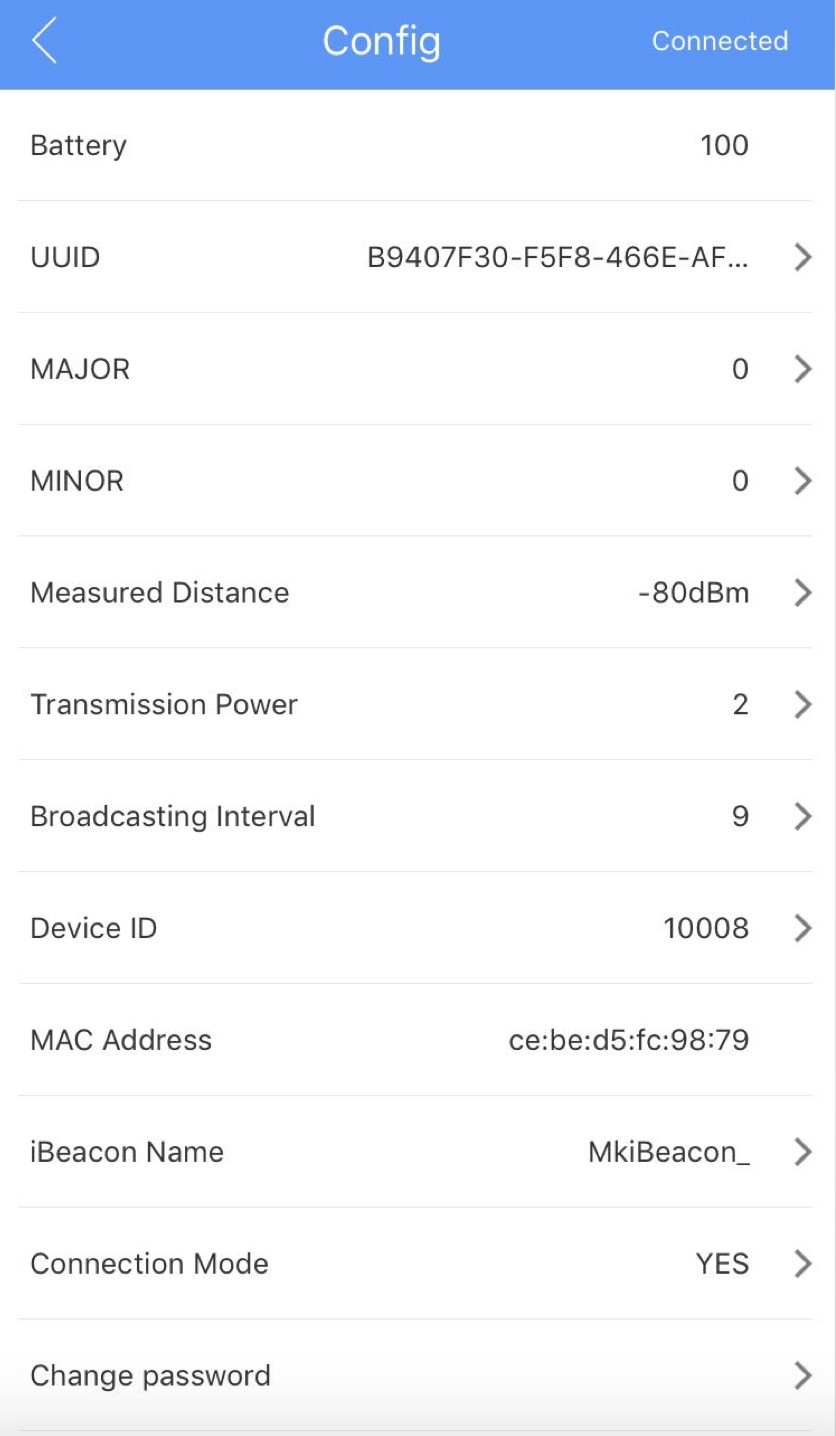

3. Настройка H1-IBeacon параметров

Параметры Читаемые и конфигурируемые устройства

  1. - UUID
  2. - Major
  3. - Minor
  4. - Measured Distance(RSSI@1m)
  5. - TX Power（Transmission Power）
  6. - Broadcasting Interval
  7. - iBeacon Name
  8. - Device ID
  9. - Password
  10. - Connection Mode

Параметры Читаемые и не конфигурируемые устройства

  1. - Battery
  2. - MAC Address
  3. - Device Information
  4. - RSSI curve

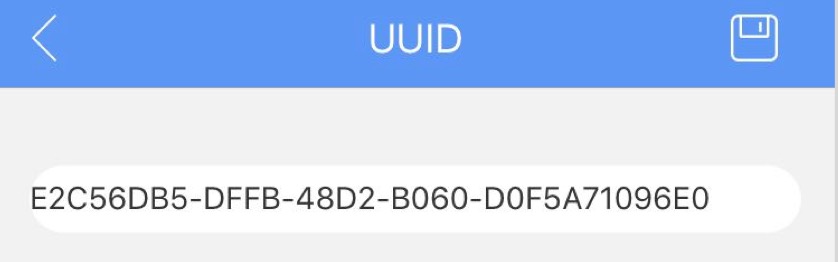

3.1 Настройка UUID
  • По умолчанию UUID: E2C56DB5-DFFB-48D2-B060-D0F5A71096E0
  • Пользователь может ввести значения UUID, которые отвечают требованиям стандарта поля в поле ввода(16байтов).

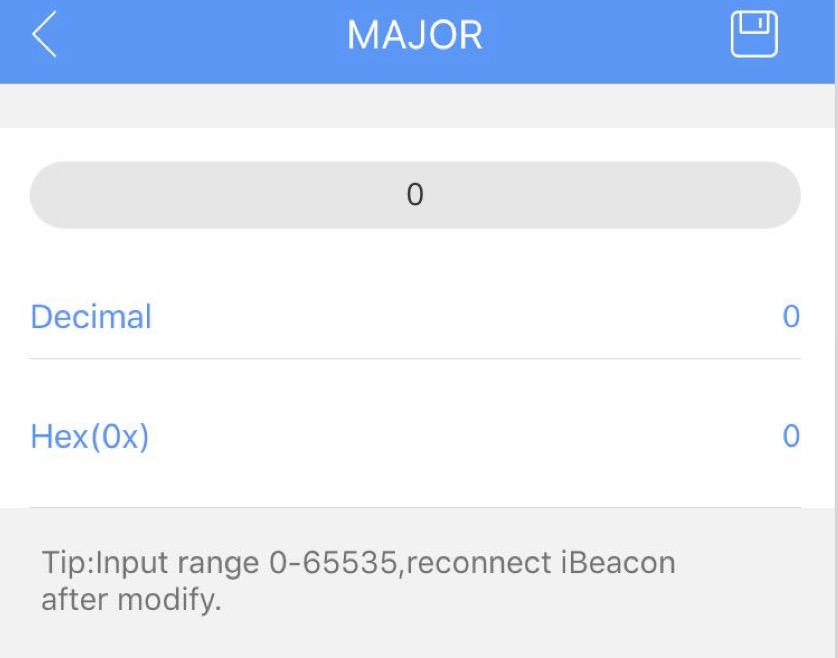

3.2 Настройка Большой и Малый
  • По умолчанию Major: 0
  • По умолчанию Малого: 0
  • Пользователь пишет десятичных цифр для настройки мажорных и минорных. Значение находится в диапазоне от 0 в 65535, соответствующее шестнадцатеричное 0x0000 до 0xFFFF.

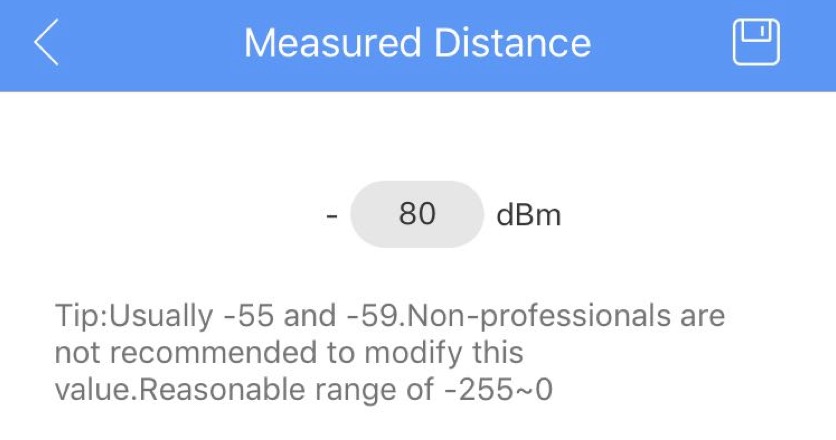

3.3 Настройка Измеренное расстояние (RSSI @ 1м)
  • RSSI-принимаемого сигнала Strength Indication
  • ПУПС @ 1м относится к Получателю устройство получает силу сигнала в 1 метр. Ценностные согласовывает с фактическими результатами тестов. Обычно мы не предлагаем, чтобы пользователь настроить эту величину.

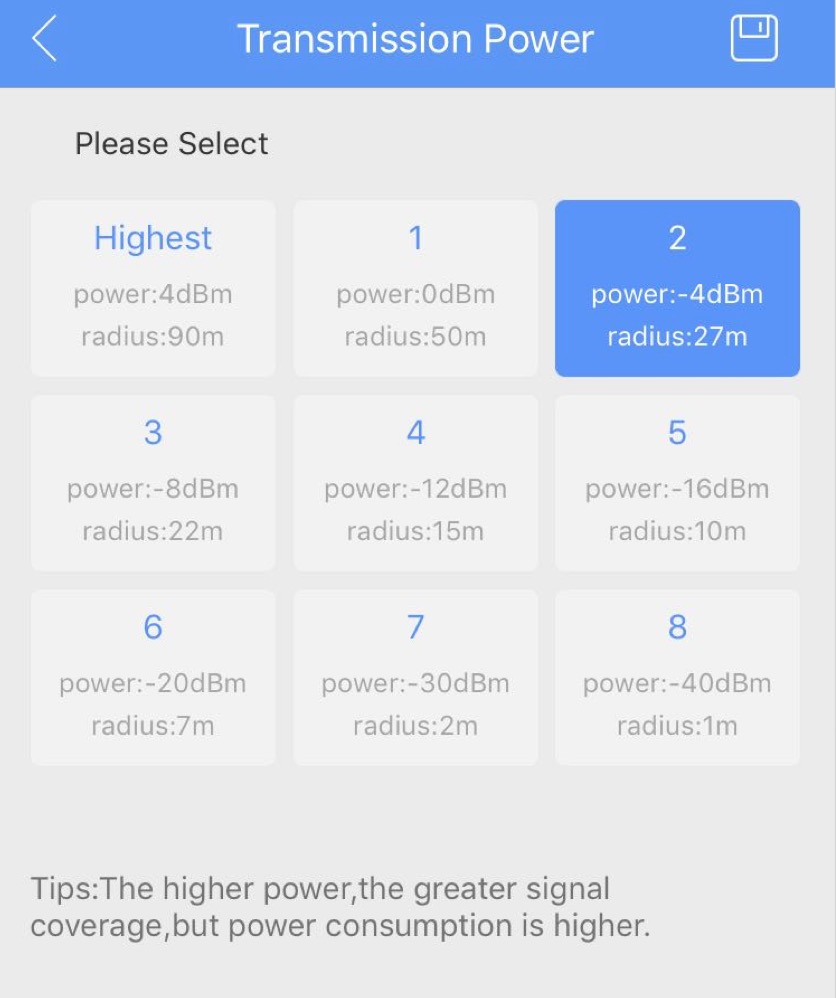

3.4 Настройка мощности Tx (Мощность передачи)
  • Мощность передачи устройства определяется с помощью микросхемы.
  • По умолчанию Tx Мощность: -4дБм.
  • Мощность передатчика может быть выполнена в виде одного из следующих данных：-40дБм，-30дБм，-20дБм，-16дБм，-12дБм，-8дБм，-4дБм，0дБм，4дБм.

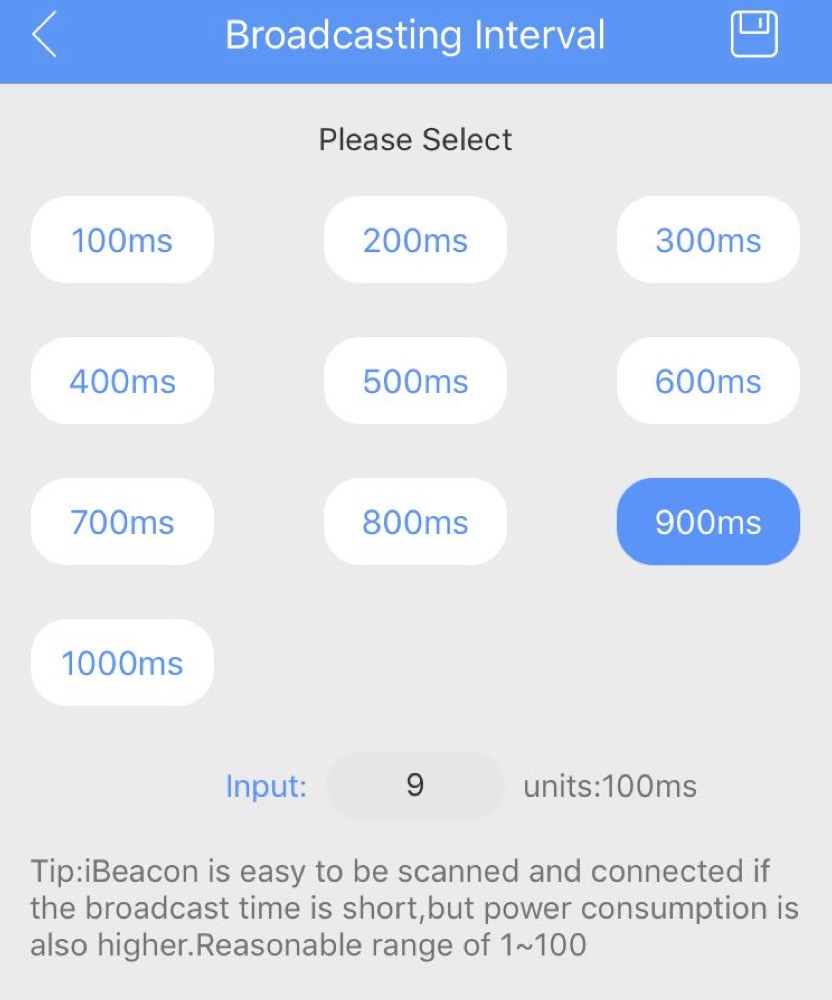

3.5 Интервал Настройка вещания
  • Интервал для устройства для передачи информации IBeacon.
  • По умолчанию Вещание Interval: 1000Миз.
  • Регулируется интервал Интервал вещания 100мс, Интервал и вещание в диапазоне от 100 мс до 10 с.

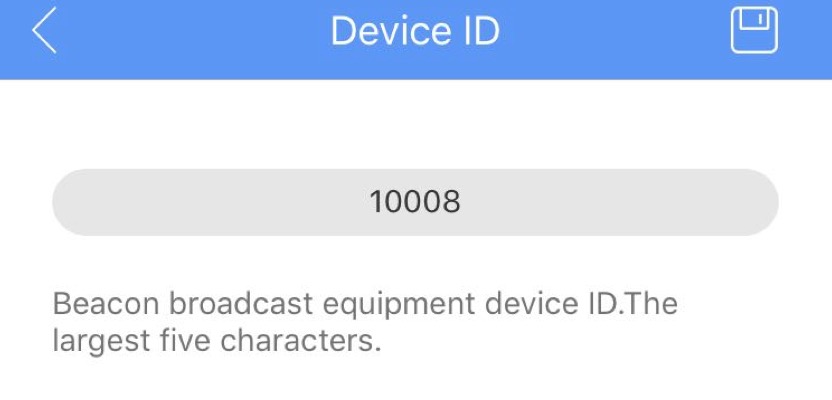

3.6 Изменение идентификатора устройства
  • Идентификатор устройства，колеблется от 00000 в 99999.

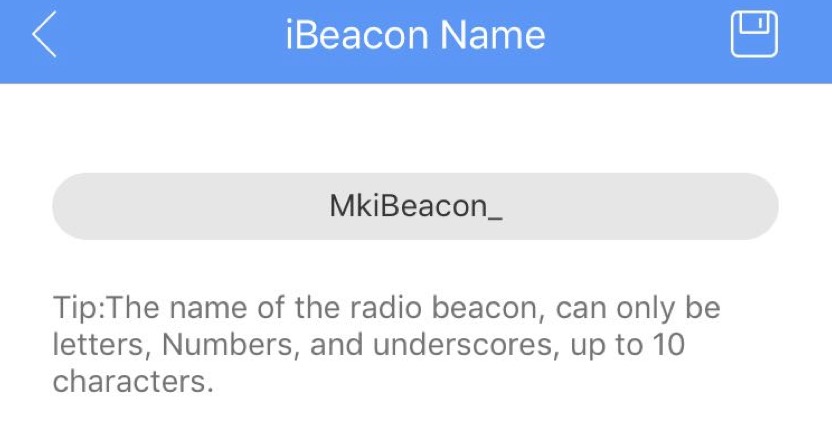

3.7 Имя IBeacon
  • По умолчанию IBeacon Имя: «MkiBeacon_».
  • Максимальная длина имени IBeacon является 10 персонажи (только буквы, чисел, и подчеркивание).

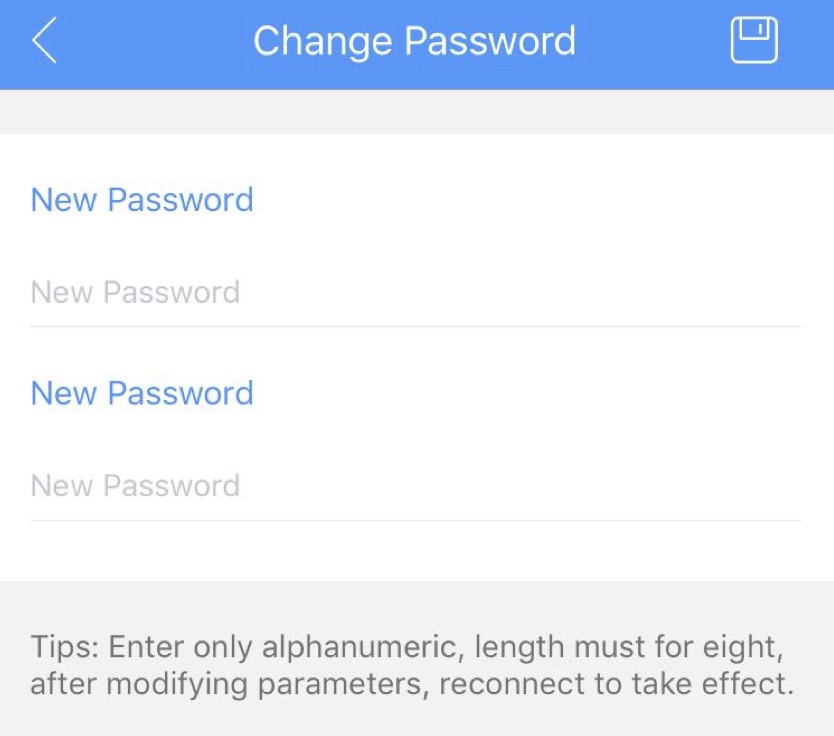

3.8 Изменить пароль
  • По умолчанию пароль: Moko4321
  • Длина пароля：8 персонажи (только буквы и цифры, и буквы чувствительны к регистру).
  • Пользователям необходимо ввести такое же содержание в два раза, чтобы изменить пароль.

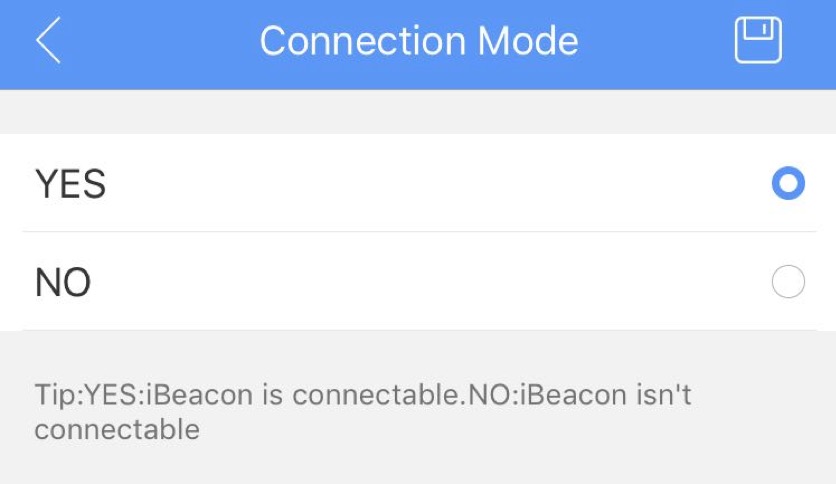

3.9 Настройка режима подключения
  • Режим соединения по умолчанию: Connetable.
  • Когда H1-IBeacon находится в состоянии отсоединяемого, устройство не может быть сконфигурировано. Если вам необходимо восстановить соединяемый режим, вы должны сделать, как следующие шаги (устройство в выключенным состоянии).
  • 1. Длительное нажатие на кнопку для 3 секунд, чтобы выключить H1-IBeacon;
  • 2. Длительное нажатие на кнопку для 3 секунд, чтобы включить H1-IBeacon;
  • 3. Устройство будет находиться в состоянии после того, как соединяемого перегружается в пределах 1 минут; Пользователь может подключиться к устройству и изменить режим подключения к соединяемому статусу.

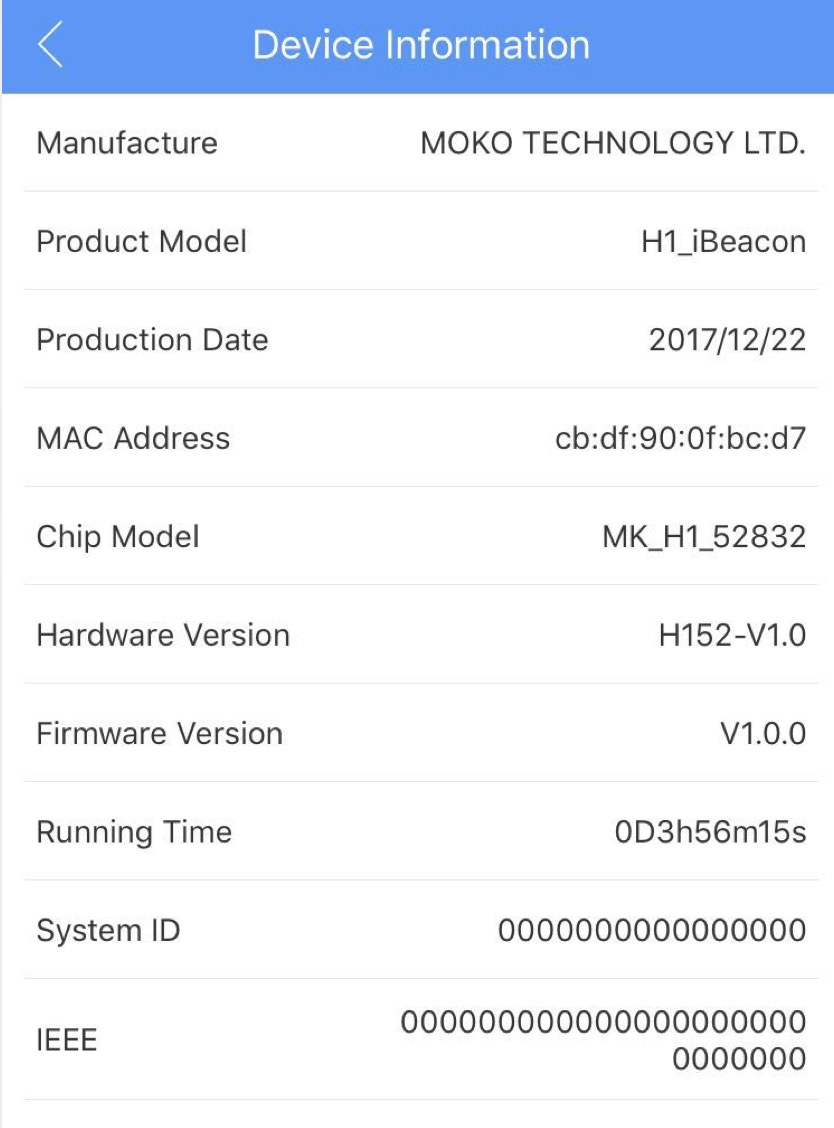

3.10 Информация об устройстве
  • производитель
  • Модель продукта
  • Дата производства
  • MAC-адрес
  • Chip Model
  • версия аппаратного обеспечения
  • версия прошивки
  • Продолжительность
  • Идентификатор системы
  • IEEE
  • Берем H1 Beacon в качестве примера, но эта инструкция применяется к H1, H3, и т.д
  • По умолчанию пароль: Moko4321

Настройка ваших маяки с протоколом Eddystone

Поиск MokoBeaconX на Google Play или Apple App Store. Или нажмите на кнопку ниже, чтобы начать

Скачать приложение MokoBeaconX

1. Включение / выключение H1-IBeacon

Включите H1-IBeacon:

  1. Нажмите кнопку в центре верхней крышки;
  2. Красный светодиод мигает быстро несколько раз, а затем выключается, это означает, что маяк и начинает вещание.

Выключите H1-IBeacon:

  1. нажать на кнопку (в центре верхней крышки) и удерживайте для 5 секунд;
  2. Красный светодиод мигает 3 раз, а затем выключается, это означает, что маяк выключен и прекращает вещание.

2. Сканирование и подключение к H1-BeaconX

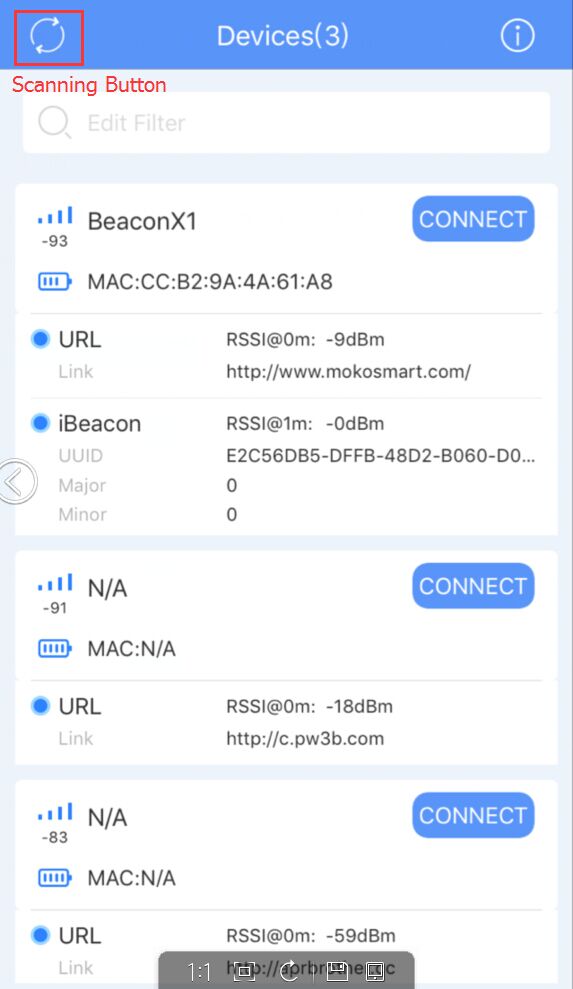

2.1 Сканирование устройств

  1. Включите Bluetooth телефона, а затем откройте приложение MokoBeaconX;
  2. Прикоснитесь к кнопка сканирования в верхнем левом углу строки состояния, чтобы начать сканирование устройств;
  3. Время сканирования по умолчанию 1 минут;
  4. Пользователь также может коснуться кнопка сканирования для остановки сканирования;

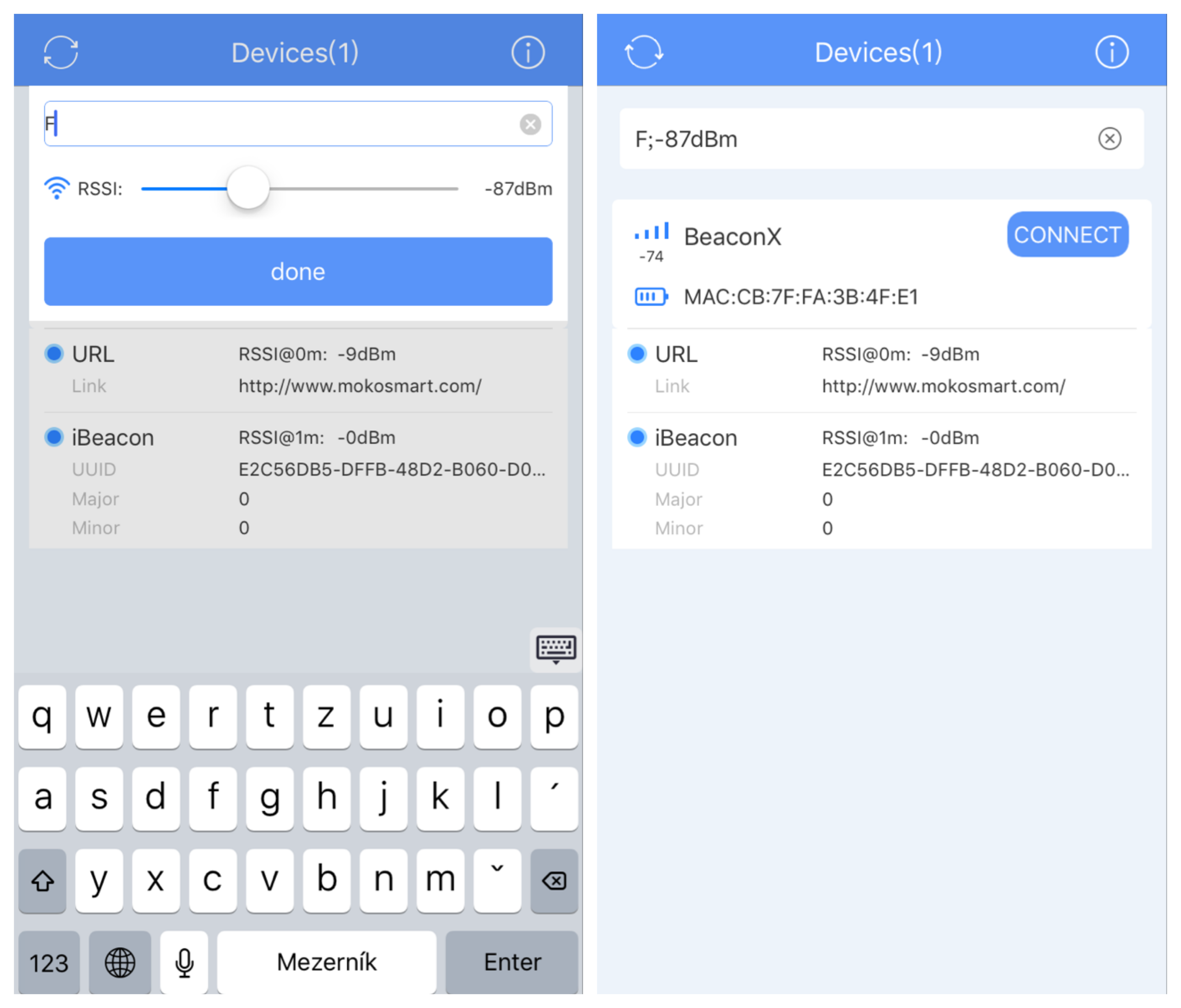

5. Изменение фильтра в верхней части может помочь пользователю фильтровать ключевые слова и RSSI. Ключевые слова включают в себя часть имени устройства и MAC-адрес; ПУПС колеблется от -127dBm до 0dBm;

Например:
Введите «F» в диалоге и проскользнуть RSSI к -87dBm, MokoBeaconX покажет устройства, чья RSSI сильнее, чем -87dBm и чье имя устройства и Mac Address включают «F».

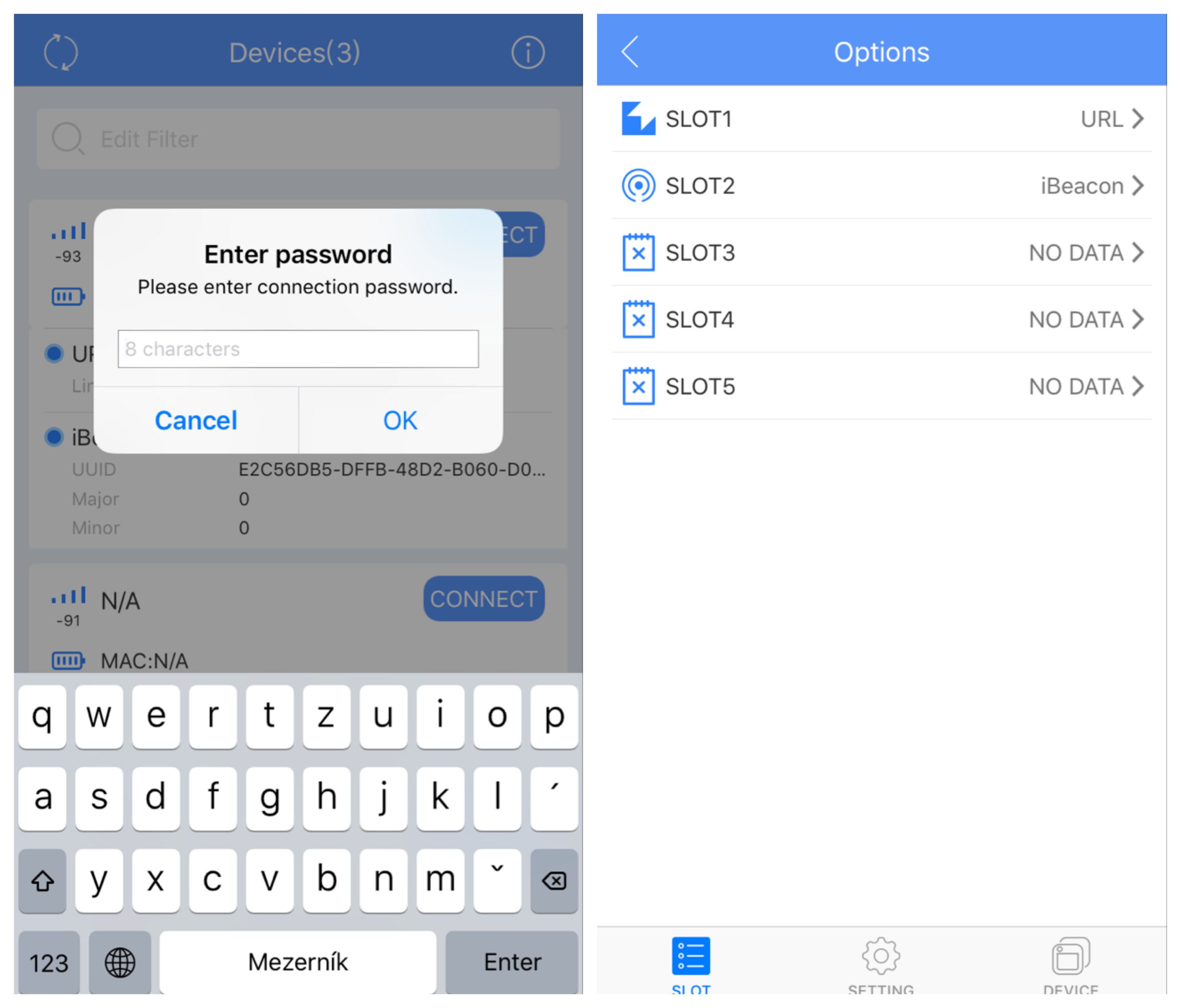

2.2 Подключение к H1-BeaconX

  1. Нажмите синюю кнопку «CONNECT» для подключения к устройству, которое должно быть сконфигурировано;
  2. Там будет диалоговое окно с просьбой ввести 8 символы пароля;
  3. Когда пользователь вводит правильный пароль, он может войти в интерфейс конфигурации для настройки параметров H1-BeaconX в.

3. Настройка параметров H1-BeaconX

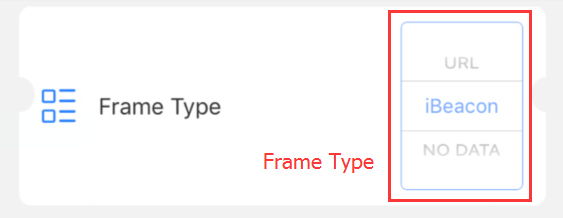

3.1 Слоты и поддерживаемые кадры

Есть 6 Активные Слоты включая SLOT по умолчанию, который передает данные, определенные пользователем (Имя устройства / MAC-адрес / Уровень заряда батареи / статус соединения), и SLOT по умолчанию не может быть выполнен в виде других типов кадров.

Другой 5 активные слоты может быть сконфигурирован как любой из следующих типов.

Поддерживаемые кадры

  • Eddystone™-UID
  • Eddystone™-URL
  • Eddystone™-TLM
  • IBeacon (UUID / Major / Minor)
  • НЕТ ДАННЫХ(Solt отключается)

Пользователи могут настроить один тип кадра для различных Слоты. Например, H1-BeaconX

может транслировать 5 наборы данных IBeacon одновременно, или они могут одновременно транслировать 3 наборы данных URL плюс 1 набор данных UID и 1 набор данных TLM. Кроме того, пользователи могут настроить 5 Слоты как NO DATA,

это означает, что Н1-BeaconX только передает данные, определенные пользователем.

ЗАМЕТКА: TLM показывает только один в эфире. Для большего, Пожалуйста, нажмите Eddystone-TLM

По умолчанию, H1-BeaconX вещает URL(HTTPS://mokosmart.evlla.com) и IBeacon. Можно настроить параметры по умолчанию в соответствии с потребностями заказчика.

3.2 Настройка параметров

  • Связанные данные типа кадра;
  • Реклама Interval;
  • Tx Мощность (Мощность передачи);
  • Измеренная мощность(RSSI @ 1м / 0м);
  • Данные, определяемые пользователем(Имя устройства / Пароль / статус соединения).

Каждый слот имеет независимую мощность TX и Измеренная мощность. Все Сольцы разделяют множество рекламы Interval.

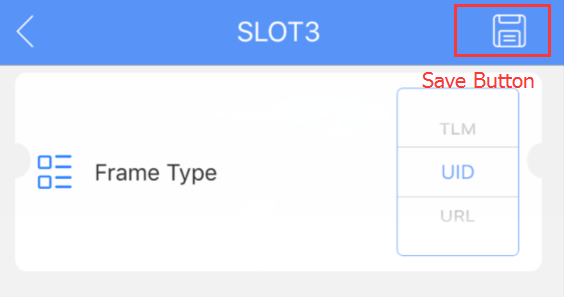

После настройки, нажмите кнопку Сохранить в правом верхнем углу строки состояния, чтобы сохранить настройки. Другие операции отменит конфигурацию.

3.2.1 Связанные данные типа кадра;

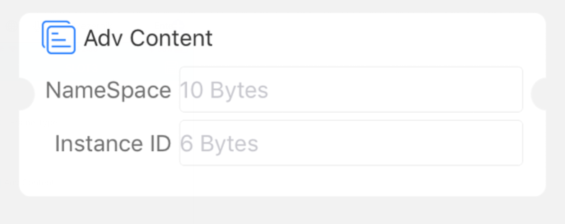

Eddystone™- UID
  1. Namespace--- 10bytes Hexadecimal number
  2. Instance ID --- 6bytes Hexadecimal number

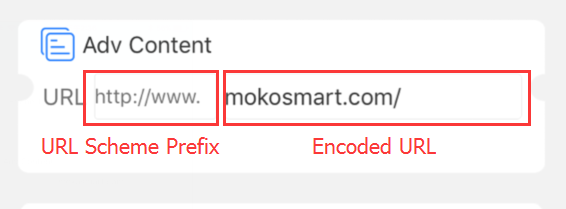

Eddystone™- URL

URL Схема Приставка：

1. HTTP://WWW.

2. HTTPS://WWW.

3. HTTP://

4. HTTPS://

Закодированные URL (любой из следующих в порядке):

1. 1-16 символы и кодирование Eddystone-адрес URL-адрес HTTP (как следующее);

2. 1-17 персонажи

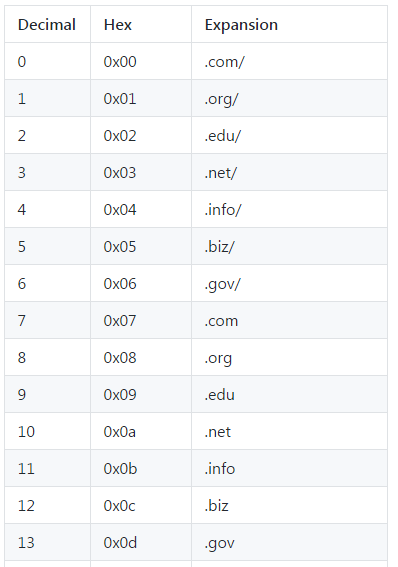

В настоящее время поддерживаются Eddystone-URL-кодирование URL-адрес HTTP

ЗАМЕТКА: Ассортимент 07-13 определяют одинаковые домены верхнего уровня, как 00-06 без /.

Eddystone™- TLM

НЕТ настраиваемый тип данных кадра.

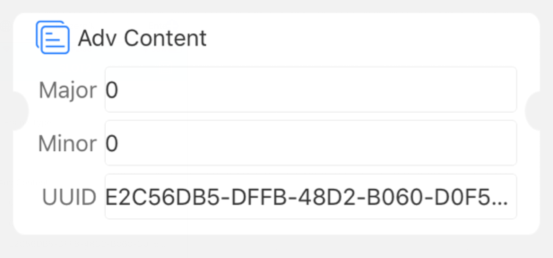

IBeacon
  1. Major ---0-65535
  2. Minor ---0-65535
  3. UUID---16bytes Hexadecimal number

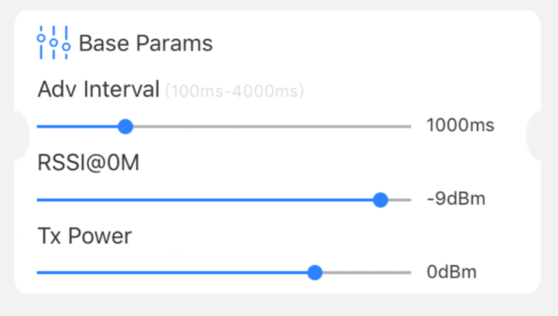

3.2.2 Реклама Interval
  • По умолчанию Реклама Interval: 1000Миз.
  • Регулируемый интервал рекламы интервала равен 100 мс, и регулируемый диапазон 300мс-4000ms.
  • Реклама Interval для всех слотов одно и то же. Это означает, что если вы изменяете Рекламу Интервал прорезью для 500мса, Реклама Интервал других слотов будет также модифицирован для 500мса.

3.2.3 Tx Мощность (Мощность передачи)
  • Мощность передачи устройства определяется с помощью микросхемы.
  • По умолчанию Tx Мощность: 0дБм.
  • Мощность передатчика может быть выполнена в виде одного из следующих данных：-40дБм，-20дБм，-16дБм，-12дБм，-8дБм，-4дБм，0дБм，4дБм.

3.2.4 Измеренная мощность(RSSI @ 1м / 0м)
  • RSSI-принимаемого сигнала Strength Indication.
  • ПУПС @ 1м относится к Получателю устройство получает силу сигнала в 1 метр. (Для IBeacon)
  • ПУПС @ 0м относится к Получателю устройство получает силу сигнала в 0 метр. (Для Eddystone™ )
  • Ценностные согласовывает с фактическими результатами тестов. Обычно мы не рекомендуем пользователям настроить это значение.

3.2.5 Данные, определяемые пользователем

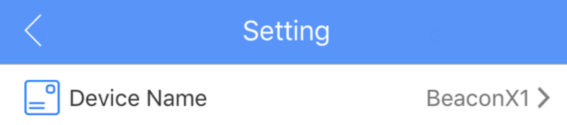

Имя устройства
  • По умолчанию IBeacon Имя: «BeaconX».
  • Максимальная длина имени устройства H1-BeaconX является 8 персонажи (только буквы, чисел, и подчеркивание разрешено).

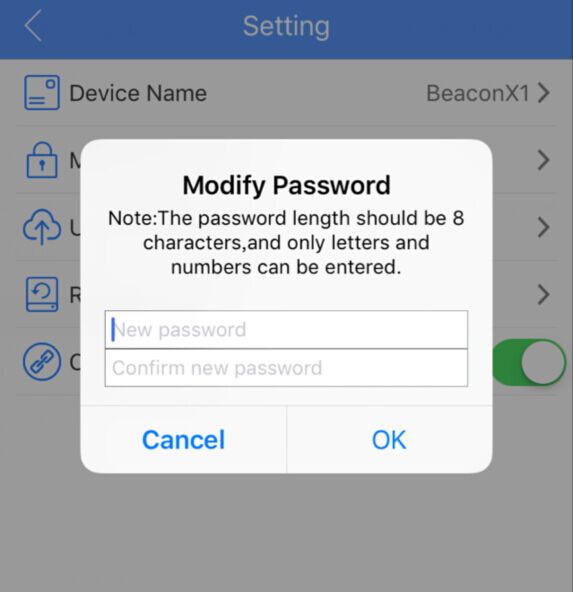

Изменить пароль
  • По умолчанию пароль: "Moko4321".
  • Длина пароля：8 персонажи (только буквы и цифры, и буквы чувствительны к регистру).
  • Пользователям необходимо ввести такое же содержание в два раза, чтобы изменить пароль.
состояние соединения
  • Режим соединения по умолчанию: Connetable.
  • Когда H1-BeaconX находится в состоянии отсоединяемого, устройство не может быть сконфигурировано. Если вам необходимо восстановить соединяемый режим, вы должны выполнить следующие шаги (устройство в выключенным состоянии).

1. Длительное нажатие на кнопку для 5 секунд, чтобы выключить H1-BeaconX;

2. Нажмите на кнопку, чтобы включить H1-BeaconX;

3. Устройство будет находиться в пределах соединяемого статуса 100 раз вещает; Пользователь может подключиться к устройству и изменить режим подключения к соединяемому статусу

.

Reset Factory
  • Сделать H1-IBeacon к заводским настройкам, но пароль не будет восстановлен.
Обновление прошивки
  • Быть разработанным

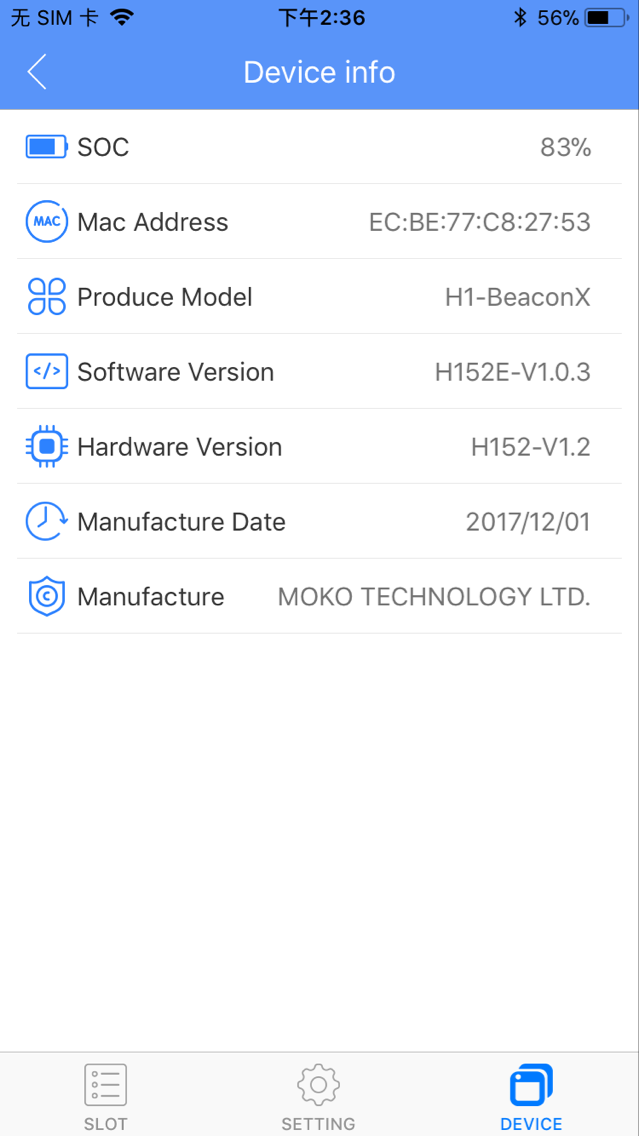

4. Информация об устройстве
  • SOC(Степень зарядки)
  • MAC-адрес
  • Модель продукта
  • версия программного обеспечения
  • версия аппаратного обеспечения
  • Дата производства
  • Производство
