1. מבוא

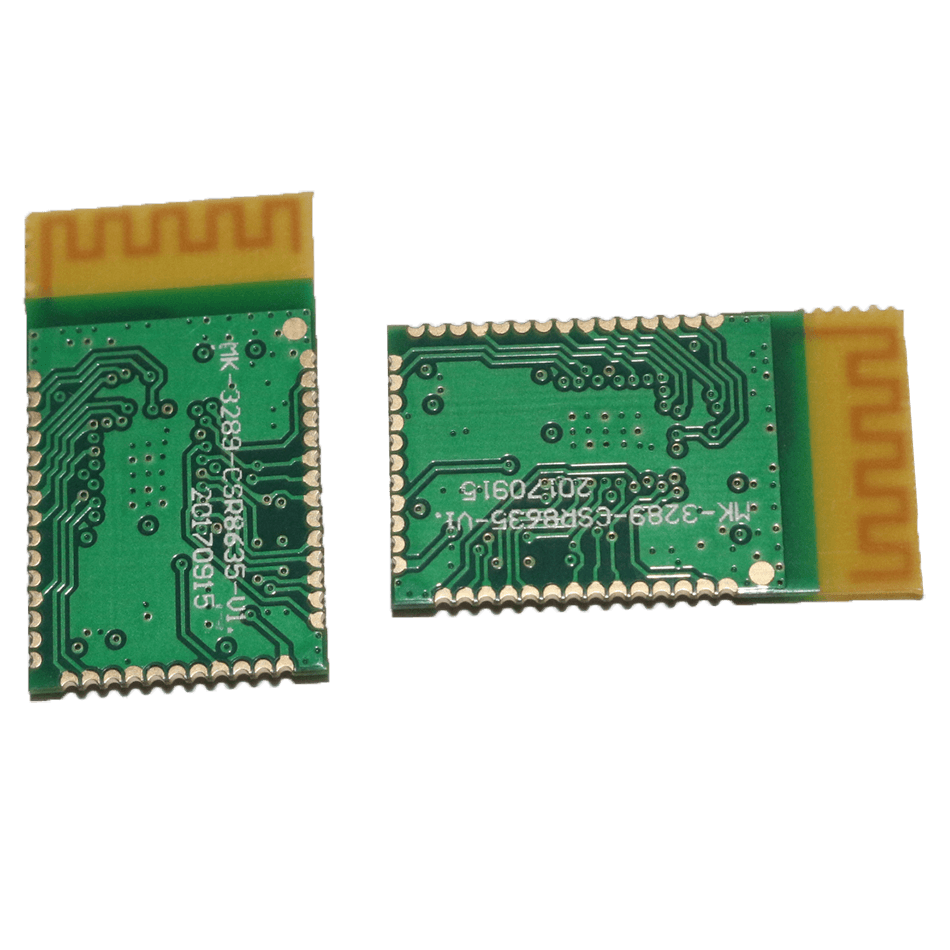

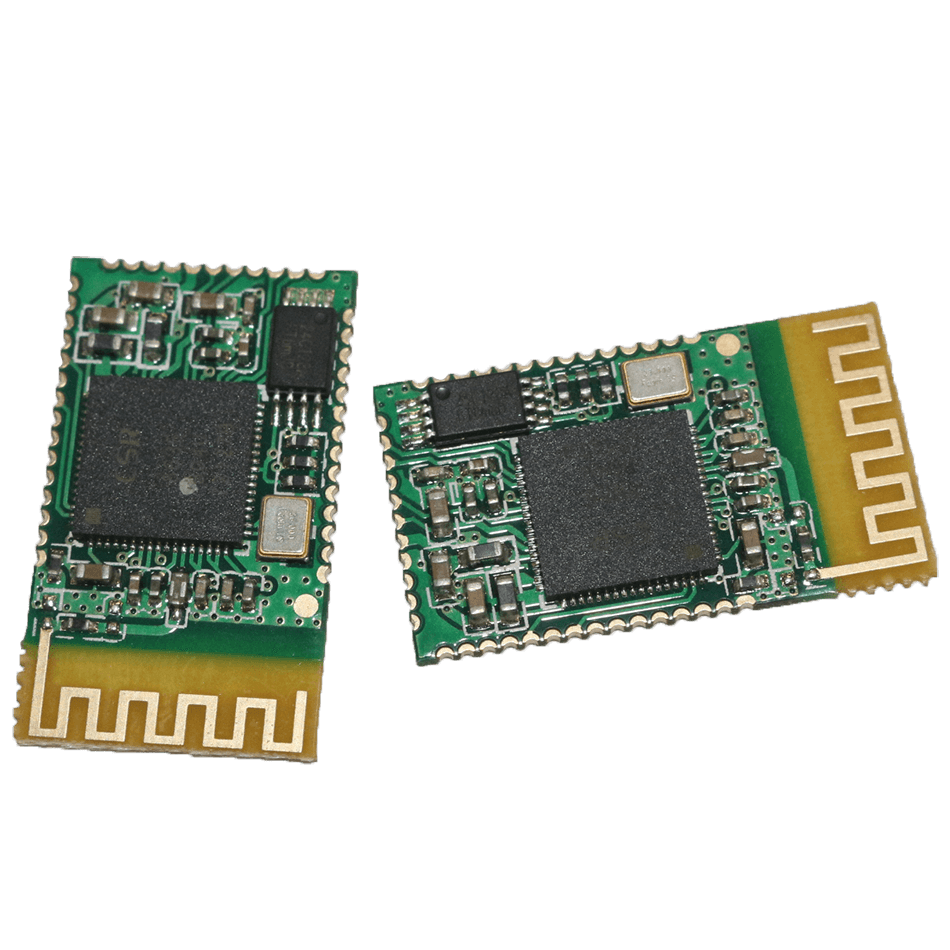

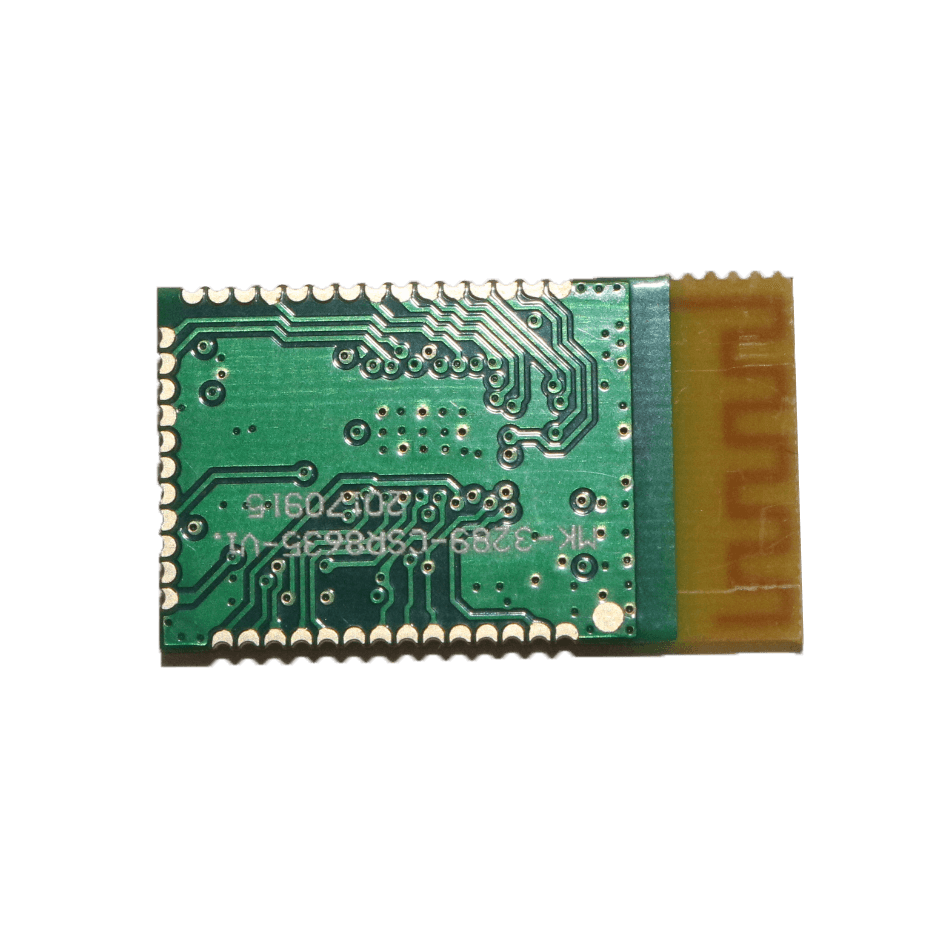

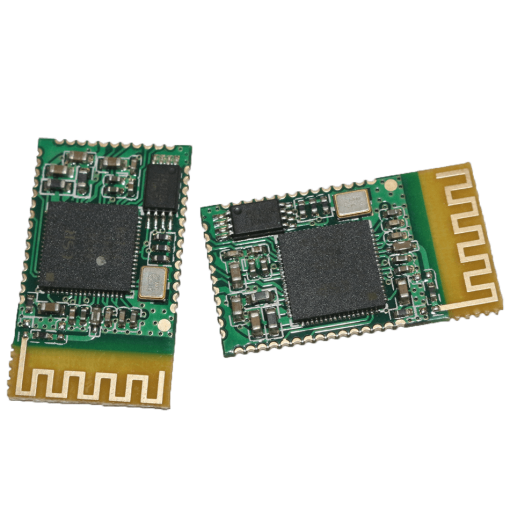

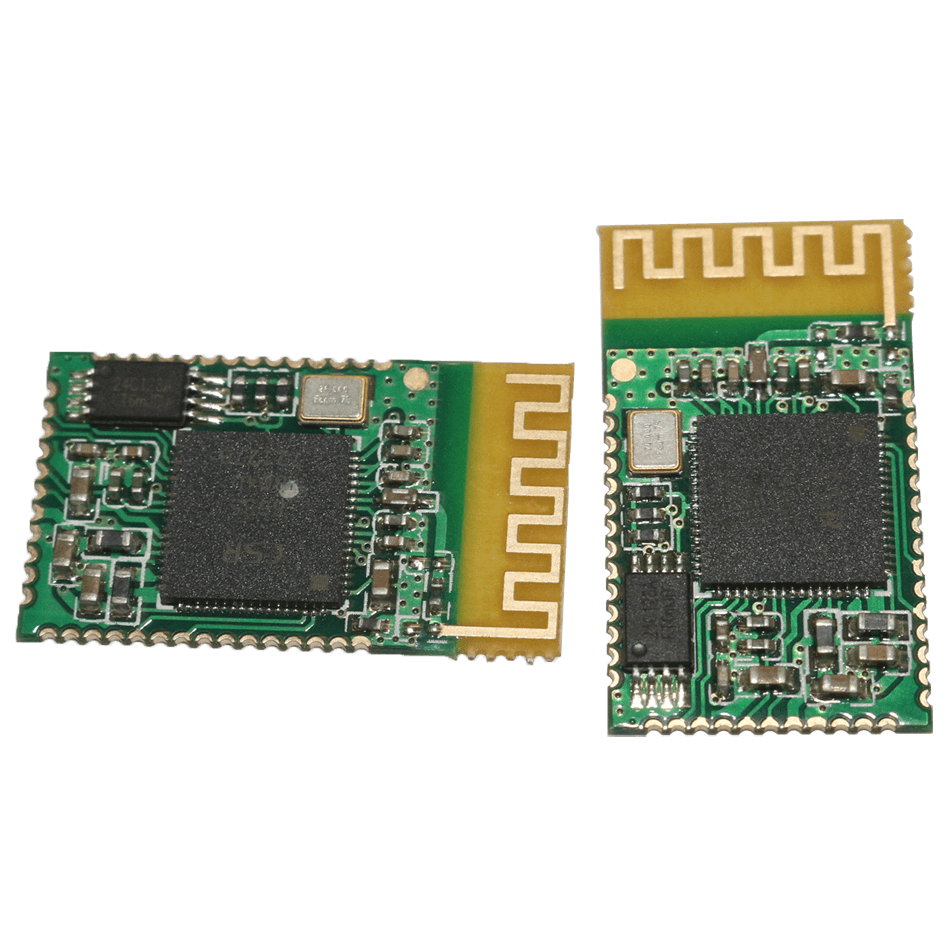

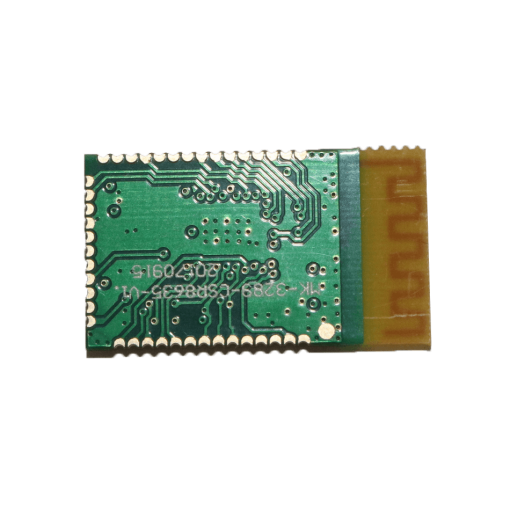

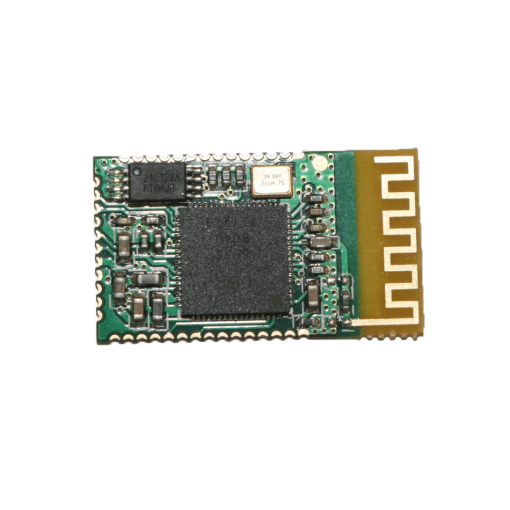

ה- Bluetooth 4.0 מודולים F-3289 אשר הוא בעל ביצועים גבוהים, עלות תועלת, צריכת חשמל נמוכה פתרון קומפקטי. מודול Bluetooth מספק מערכת Bluetooth 2.4GHz שלמה המבוססת על CSR 8635 שבב שהינו רדיו שבב יחיד ו baseband IC למערכות 2.4GHz Bluetooth כולל שיעור בסיסי, EDR לאנרגיה נמוכה 3Mbps ו Bluetooth
2. תכונות עיקריות
• Fully Qualified מערכת v4.0 שבב יחיד Bluetooth®
• -91dBm (טיפוסי) π / 4 רגישות מקלט DQPSK ו -81dBm (טיפוסי) 8רגישות מקלט DPSK
• v1.2 A2DP, תמיכה המרובה A2DP המאפשרת חיבור 2 התקני מקור A2DP עבור השמעת מוסיקה
• טכנולוגיית CVC האחרונה של CSR לחיבורים צרי קול wideband כולל הפחתת רעש הרוח
• v1.4 AVRCP
• דיבור Wideband נתמך על ידי v1.6 HFP ו- Codec mSBC
• ממשקי אודיו: I²S ו PCM
• codec סטריאו עם 1 קלט מיקרופון
• 5-band מלא להגדרה EQ
• SBC, תמיכת MP3 ו- AAC מפענח
• תמיכת אודיו Wired
■ אנרגיה נמוכה Bluetooth
• Dual-mode רדיו באנרגיה נמוכה Bluetooth
• תמיכת שיעור בסיס Bluetooth / EDR וקשרי אנרגיה נמוכים
• 3 Bluetooth חיבורי אנרגיה נמוכים בעת ובעונה אחת כמו A2DP שיעור הבסיסי
• מודול Slim עם 2.0mm x 14.1mm x 24.5mm
• תואם RoHS
3. אפליקציות
• רמקולי סטריאו
• רמקול
• ערכות דיבוריות לרכב
• 1-מיקרופון אוזניות סטריאו או אוזניות
4. פרמטרים
• סוג של אנטנה: אנטנה מודפסת על PCB
• רווח אנטנה: 0DBI
• וויסות: GFSK,n / 4QPSK,8DPSK
• רוחב פס Bluetooth: 1MHZ
