Moko טכנולוגית בע"מ. נוסד ב 2001, בהתבסס בשנזן, מומחה הוא הנדסה מוטבעת, עיצוב PCB, ייצור והרכבה. אנו גאים כספק המצוין של חברות רבות בכל רחבי העולם. חברתנו מספקת שירות הרכבה PCB סוהר מלאה או חלקית, החל ייצור המעגלים המודפסים, מקור רכיבים, הרכבת PCB לבדיקות תפקודיות, הרכבת מתחם.

בדוק מלא מבוא

MOKO מספק 2-50 PCBs שכבה עבור ייצור, כולל HDI, נוקשה, נוקשה-פלקס, & לוחות Flex. מתוך כמות נמוכה לייצור המוני, עם איכות גבוהה, ו סיבוב מהיר זמין במחיר נמוך. בתור אחד היצרנים המובילים PCB בסין, אנו לדבוק בקפדנות כללי ייצור כדי לשמור על בקרת איכות.

המפעל שלנו עודכן עם ציוד באיכות גבוהה. מכונה הליבה שלנו נקנו כל מיצרנים המיינסטרים. ציוד הליבה, מערכת איכות, ניהול כוח אדם עולים בקנה אחד עם מפעלים PCB ממדרגה ראשונה.

ציוד ייצור PCB

קו תצריב

אופטי אוטומטי
קו פיקוח

קו מכונת קידוח CNC

קו כיור נחושת

קו ייצור גלוון

קו מכונת חשיפה

מכונת קצף

אוטומטי לגמרי
מכונת בדיקה

יכול ייצור PCB

יכולת ייצור PCB: 10,000 PCB מ"ר ליום, ו 400,000 יח חודשי

ISO9001, ISO1004, UL רשום, RoHS

לוח PCB nomal / לוח PCB HDI / לוח PCB FPC / לוח PCB הנוקשה-פלקס / לוח מתכת PCB

לוח עובי(מ"מ): 0.3~ 12

מקס. שכבה-עד(L): 50

בדוק יכולת ייצור PCB המפורטת
יכולת ייצור PCB
לא פריט תהליך יכולת PCB
1 חומר בסיס Normal TG FR4, FR4 TG גבוה, PTFE, רוג'רס, נמוך DK / DF וכו.
2 צבע מסכת הלחמה ירוק, אדום, כחול, לבן, צהוב, סגול, שחור
3 צבע מקרא לבן, צהוב, שחור, אדום
4 סוג טיפול שטח מסכים, פח Immersion, SUMMER, HAF LF, OSP, זהב בזק, אצבע זהב, כסף סטרלינג
5 מקס. שכבה-עד(L) 50
6 מקס. גודל יחידה (מ"מ) 620*813 (24″*32″)
7 מקס. גודל הפאנל עובד (מ"מ) 620*900 (24″x35.4″)
8 מקס. עובי הלוח (מ"מ) 12
9 לי. עובי הלוח(מ"מ) 0.3
10 לוח סובלנות עובי (מ"מ) T<1.0 מ"מ: +/-0.10מ"מ ;T> = 1.00mm: +/-10%
11 סובלנות רישום (מ"מ) +/-0.10
12 לי. קוטר חור הקידוח מכני (מ"מ) 0.15
13 לי. קוטר קידוח חור לייזר(מ"מ) 0.075
14 מקס. אספקט(דרך חור) 15:1
מקס. אספקט(מיקרו-דרך) 1.3:1
15 לי. בקצה החור לחלל נחושת(מ"מ) L≤10, 0.15; L = 12-22, 0.175; L = 24-34, 0.2; L = 36-44, 0.25; L> = 44, 0.3
16 לי. אישור שכבה פנימי(מ"מ) 0.15
17 לי. בקצה חור לחלל קצה חור(מ"מ) 0.28
18 לי. בקצה חור לחלל קו הפרופיל(מ"מ) 0.2
19 לי. נחושת שכבה פנימית לחלל קו הפרופיל (מ"מ) 0.2
20 סובלנות רישום בין החורים (מ"מ) ± 0.05
21 מקס. עובי נחושת סיים(um) שכבה חיצונית: 420(12עוז)
שכבה פנימית: 210(6עוז)
22 לי. רוחב עקבות (מ"מ) 0.075 (3אלף)
23 לי. שטח עקבות (מ"מ) 0.075 (3אלף)
24 עובי מסכת הלחמה (um) בפינת קו:>8 (0.3אלף)
על נחושת: >10 (0.4אלף)
25 עובי זהב Enig (um) 0.025-0.125
26 עובי nickle Enig (um) 3-9
27 עובי כסף סטרלינג (um) 0.15-0.75
28 לי. עובי הפח HAL (um) 0.75
29 עובי הפח Immersion (um) 0.8-1.2
30 עובי זהב קשיח בעובי ציפוי זהב(um) 1.27-2.0
31 עובי אצבע זהב זהב ציפוי (um) 0.025-1.51
32 אצבע זהב ציפוי בעובי nickle(um) 3-15
33 זהב פלאש ציפוי בעובי זהב (um) 0,025-0.05
34 זהב פלאש ציפוי בעובי nickle(um) 3-15
35 סובלנות גודל פרופיל (מ"מ) ± 0.08
36 מקס. מסכת הלחמת גודל חור פקיקה (מ"מ) 0.7
37 כרית BGA (מ"מ) > = 0.25 (HAL או HAL חינם: 0.35)
38 סובלנות עמדת להב V-CUT (מ"מ) +/-0.10
39 סובלנות עמדת V-CUT (מ"מ) +/-0.10
40 סובלנות זווית ההטיה זהב אצבע (o) +/-5
41 סובלנות עכבה (%) +/-5%
42 סובלנות warpage (%) 0.75%
43 לי. אגדת רוחב(מ"מ) 0.1
44 בכיתת להבת אש 94V-0
במיוחד בשביל ויה בפנקס לוחות גודל שרף חור מחובר (דקות.) (מ"מ) 0.3
גודל שרף חור מחובר (מקס.) (מ"מ) 0.75
עובי לוח שרף מחובר (דקות.) (מ"מ) 0.5
עובי לוח שרף מחובר (מקס.) (מ"מ) 3.5
שרף מחובר יחס גובה מרבי 8:1
שרף מחובר חור מינימום שטח חור (מ"מ) 0.4
גודל חור שונה לוח אחד כן
מקס. לוח בגודל (מוגמר) (מ"מ) 880 x580
מקס. גודל הפאנל עובד (מ"מ) 914 איקס 602
מקס. עובי הלוח (מ"מ) 12
מקס. שכבה-עד(L) 40
אספקט 30:1 (לי. חור: 0.4 מ"מ)
קו רחב / שטח (מ"מ) 0.075/ 0.075
יכולת תרגיל חזרה כן
סובלנות של תרגיל גב (מ"מ) ± 0.05
סובלנות של חורים בכושר העיתונות (מ"מ) ± 0.05
סוג טיפול שטח OSP, כסף סטרלינג, מסכים
נוקשה-פלקס לוח גודל חור (מ"מ) 0.2
עובי Dielectrical (מ"מ) 0.025
גודל לוח העבודה (מ"מ) 350 איקס 500
קו רחב / שטח (מ"מ) 0.075/ 0.075
מַקשֵׁחַ כן
שכבות לוח Flex (L) 8 (4plys של לוח Flex)
שכבות לוח קשיחות (L) > = 14
טיפול שטח את כל
Flex לוח שכבה באמצע או חיצונית שניהם
במיוחד בשביל HDI מוצרים גודל החור קידוח לייזר (מ"מ) 0.075
מקס. עובי דיאלקטרי (מ"מ) 0.15
לי. עובי דיאלקטרי (מ"מ) 0.05
מקס. אספקט 1.5:1
גודל Pad תחתון (תחת מיקרו-דרך) (מ"מ) גודל חור + 0.15
גודל Pad צד עליון ( על מיקרו-דרך) (מ"מ) גודל חור + 0.15
מילוי נחושת או לא (כן או לא) (מ"מ) כן
ויה בעיצוב Pad או לא ( כן או לא) כן
שרף חור קבור מחובר (כן או לא) כן
לי. באמצעות גודל ניתן למלא נחושת (מ"מ) 0.1
מקס. פעמי ערימה 4

PCB & עצרת enclosure

יכולת הרכבת SMT: 8 קווי SMT במהירות גבוהה מן ימאהה וסוני(10 מיליון שבבי ליום-0402, 0201 עם 8 מיליון ליום)

יכולת הייצור DIP: 3 קווי DIP(1.2 מיליון יח 'ליום)

3 קווי ייצור עבור הרכבה מתחמת(לכל קו 15 מאספים ו 2 מהנדסי בקרת איכות)

קו ייצור SMT: 8 קווי ייצור SMT, 6000m2 שטח המפעל

כל המיקומים SMD נבדקות AOI

ציוד high-end: YAMAHA / JT, AOI / SPI / XRAY, וכו

קטן כמו 0.4mm מגרש, כל המיקומים אב"ג הם רנטגן נבדק

אספקת חומר BOM מלאה: RC / חָרוּז / מַשׁרָן / מַחבֵּר / גָבִישׁ / דיודה / טרנזיסטור, וכו במלאי

חבילת מינימום: 03015, 0201, 0402

פלטפורמת חדשנות חומרת One-stop: עיצוב PCB, ייצור הלוח, הרכבת תיקון, אספקת רכיב.

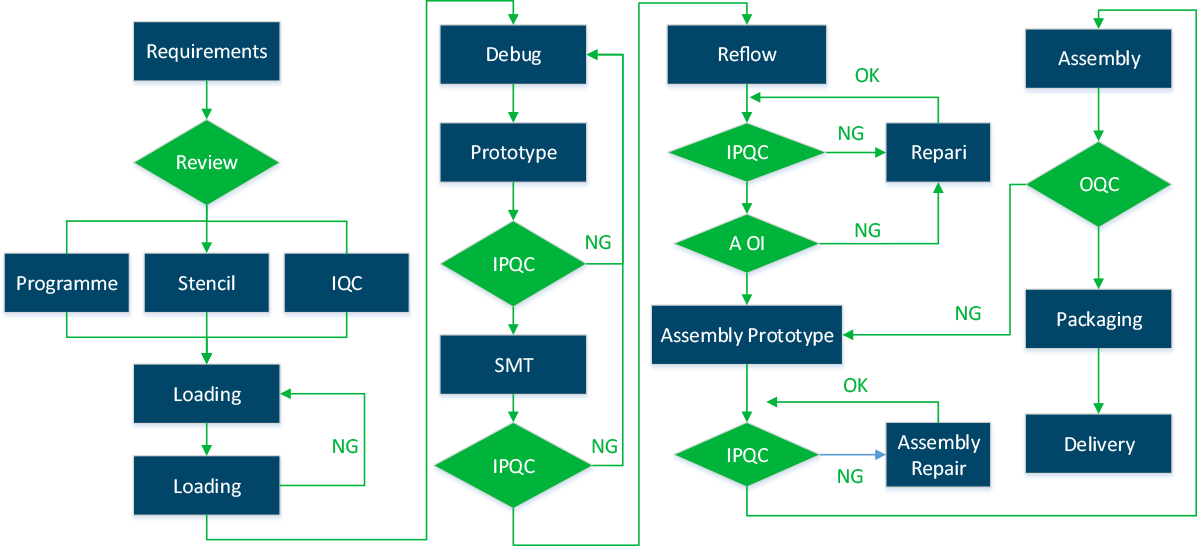

PCB הרכבת Workflow

ציוד האסיפה PCB

הפקה ראשית וציוד בדיקה (8 LINE SMT LINE 3DIP)

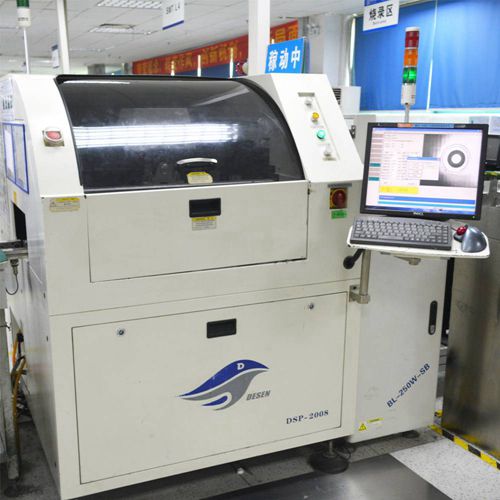

מלא אוטומטית מדפסת מסך DSP1008

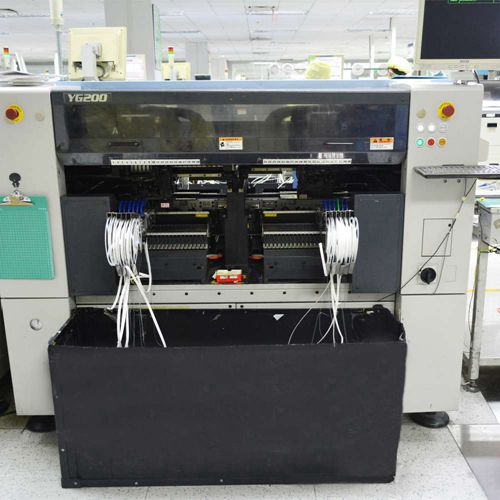

ציוד ימאהה YG200 SMT

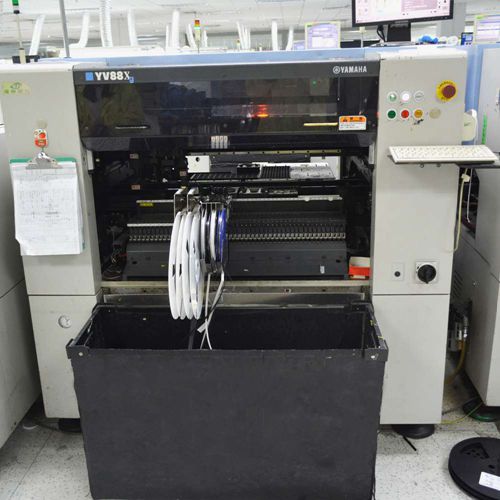

ימאהה YV88-XG ציוד SMT

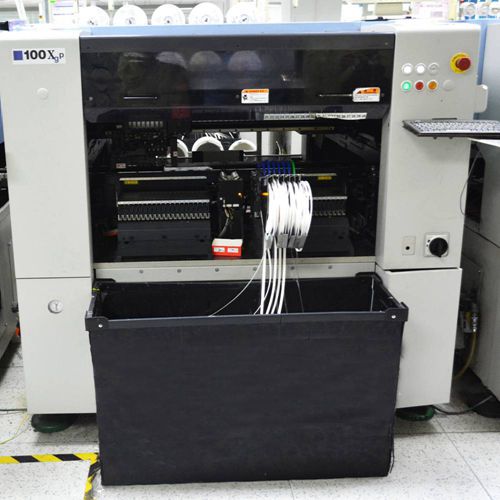

ציוד ימאהה YV100XGP SMT

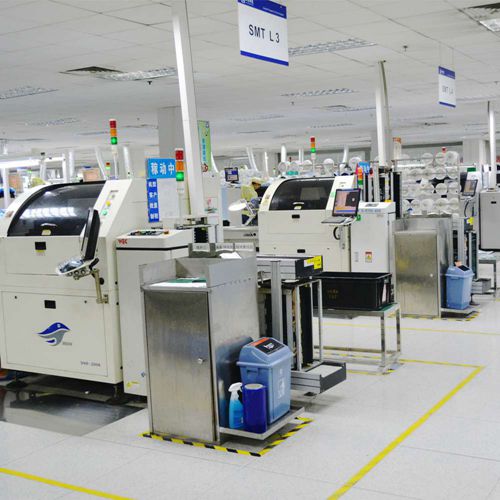

קו ייצור SMT

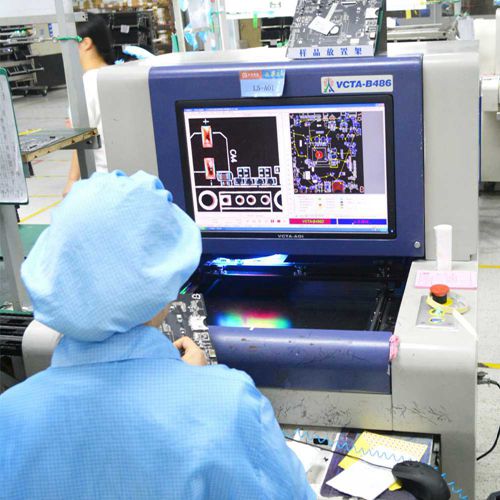

VCTAB486 ציוד AOI

אסיפת קו ייצור

קו ייצור הלחמה

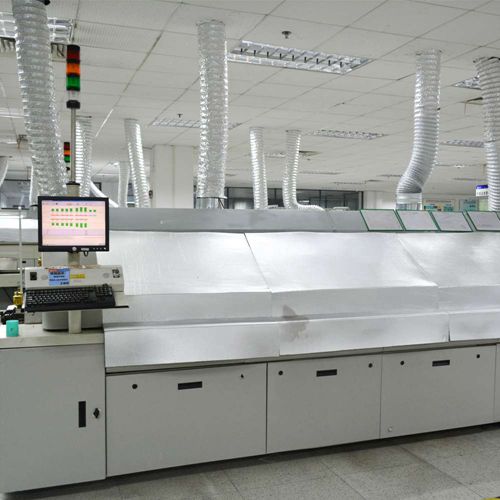

הלחמת הזרמה מחדש: XPM²820

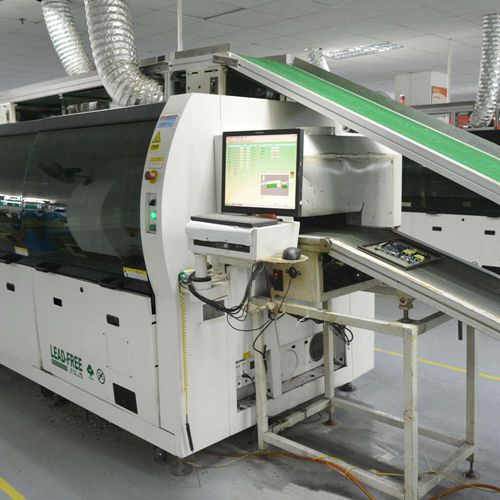

הלחמת הגל האוטומטי WS-4501

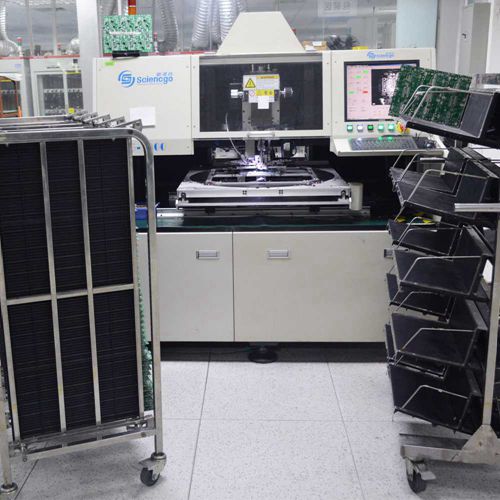

מכונת החדרה אוטומטית

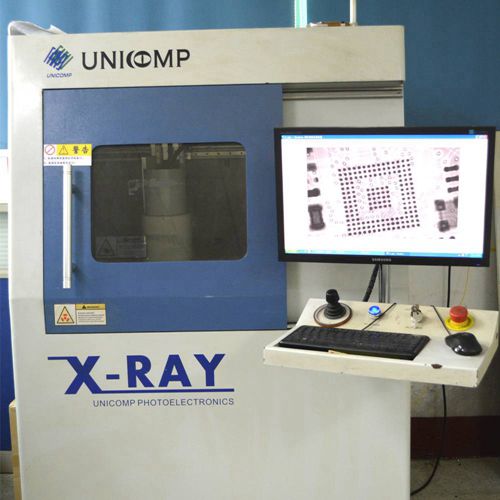

רנטגן UNI-AX8200

עצרת PCB&ציוד בדיקה רשימה

בדוק פרטים
פריט שם התקן דֶגֶם יַצרָן כמות הערות
1 מדפסת מסך אוטומטית מלאה DSP-1008 ציור 8
2 מכונת SMT YG200 YAMAHA 5 8 קו SMT
3 מכונת SMT YV100XG YAMAHA 3
4 מכונת SMT YG100XGP YAMAHA 19
5 מכונת SMT YV88 YAMAHA 5
6 הלחמת הזרמה מחדש 8820SM Nous STAR 4
7 הלחמת הזרמה מחדש XPM820 Vitronics Soltec 3
8 הלחמת הזרמה מחדש NS-800 II לאחרים 1
9 פיקוח משחת הלחמה REAL-Z5000 אמיתי 1
10 מערכת פיקוח אוטומטית אופטית B486 VCTA 3
11 מערכת פיקוח אוטומטית אופטית HV-736 Hexi 5
12 צילום רנטגן AX8200 UNICOMP 1
13 BGA מחדש עבודה MS8000-S MSC 1
14 יוניברסל 4 * 48-pindrive מערכת multiprogramming במקביל Beehive204 ELNEC 3
15 מכונה תוספת האוטומטית XG-3000 SCIENCGO 2
16 מערכת הלחמת גל אוטומטי WS-450 לאחרים 1 3 LINE DIP
17 מערכת הלחמת גל אוטומטי MS-450 לאחרים 2

תעודות

רכשנו תעודות כמו ISO9001:2015, ISO14001, RoHS, ו UL.
